摘要：

　　本頁主要介紹LYM-0.5電流互感器的作用、變比、準確級、接線圖、價格、型號及相關參數，LYM-0.5電流互感器30000-5000/5可以接受非標訂制。

　　產品優點：

　　1.一次電流大

　　2.防污等級高

　　3.安裝靈活等

　　一、LYM-0.5電流互感器概述

　　LYM-0.5電流互感器為低壓大電流的互感器,對銅的選擇和使用量非常的考究。他主要是母線型、戶內型低壓電流互感器，供額定頻率為50HZ，電壓為0.66KV及以下的交流線路中測量電流、電能及繼電保護之用。

　　二、結構特點：

　　LYM-0.5電流互感器的鐵心由長條形硅鋼片迭成、二次線圈分二段，置上、下兩鐵軛上。該系列電流互感器導磁材料采用經退火處理的環形鐵芯，以保證產品0.2或0.5級的精度；超導磁材料的應用使產品在同體積下能達到0.2S或0.5級，使產品能在一次電流1%-120%寬負荷下準確的計量電能、線圈經浸漆處理，有效防止了產品受潮一次為：P1、P2，二次為1S1，1S2；當一次電流由P1流向P2時，二次電流由S1經外部回路流向S2即為減極性。

　　無一次母線，變不附供固定母線的裝置。鐵心由夾件緊固，夾件上附有一次極性標記，二次出線端子，名牌及接地螺栓還有供安裝固定的孔。

　　本產品可是以制成濕熱型，在其金名牌的型號后加上“TH”字樣。

　　三、LYM-0.5電流互感器使用條件

　　1海拔高度不超過1000米。

　　2周圍環境溫度不高于+40攝氏度，不低于-5攝氏度。

　　3周圍空氣的相對濕度不大于85%(20攝氏度)。

　　4安裝場所無嚴重影響互感器絕緣的氣體，蒸氣，化學沉積，污穢及其它爆炸性和腐蝕性介質。

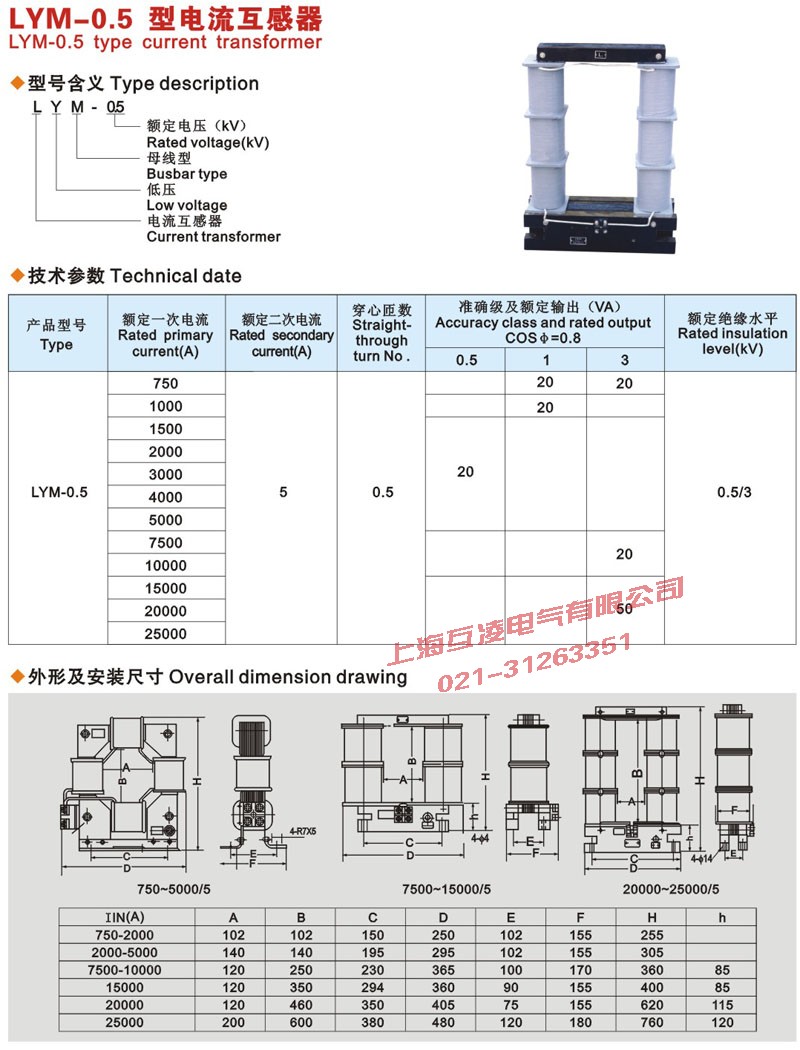

　　四、LYM-0.5技術參數

　　五、外形尺寸

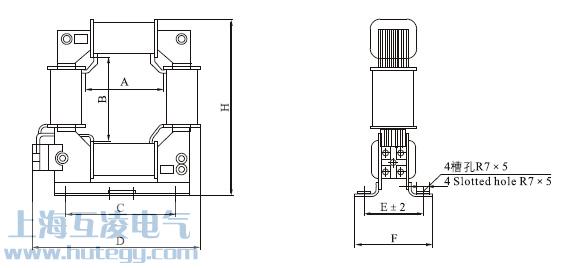

　　LYM-0.5電流互感器外形尺寸圖一：

LYM-0.5 75/5 -5000/5的尺寸圖

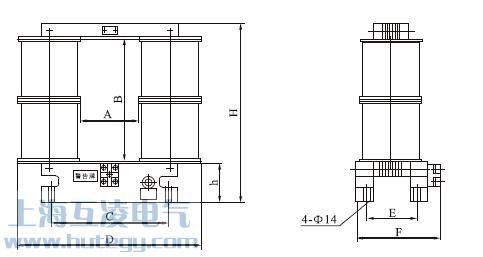

LYM-0.5電流互感器外形尺寸圖二：

LYM-0.5 7500/5-15000/5的尺寸圖

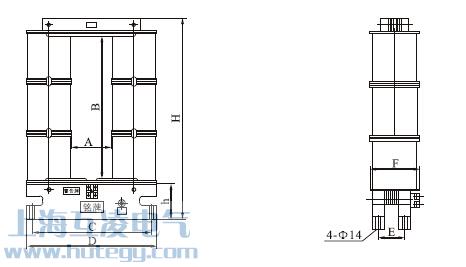

LYM-0.5電流互感器外形尺寸圖三：

LYM-0.5 20000/5 -3000/5的尺寸圖

六、接線圖

一次側：P1（L1，K）進，P2（L2，L）出，二次外部回路S1（K1）出，S2（K2）入。

也可以反著接線，就是一次側：P2（L2，L）進，P1（L1，K）出，二次外部回路S2（K2）出，S1（K1）入。

 七、注意事項

特別提醒：當一次有電流通過時，二次回路不得開路否則有高壓產生。
