電流互感器接線實物圖
本文摘要：
電流互感器接線方式：電流互感器的接線方式，有使用兩個電流互感器兩相V形接線和兩相電流差接線;有使用三個電流互感器的三相Y形接線、三相△形接線和零序接線。
一、低壓電流互感器接線實物圖
低壓電流互感器怎么接線，首先我們看下其他客戶怎么接線的我們在詳細談?wù)撓拢麄兎謩e是屬于什么類型的接線方式，方便大家更只管的去了解，低壓電流互感器的接線方式。

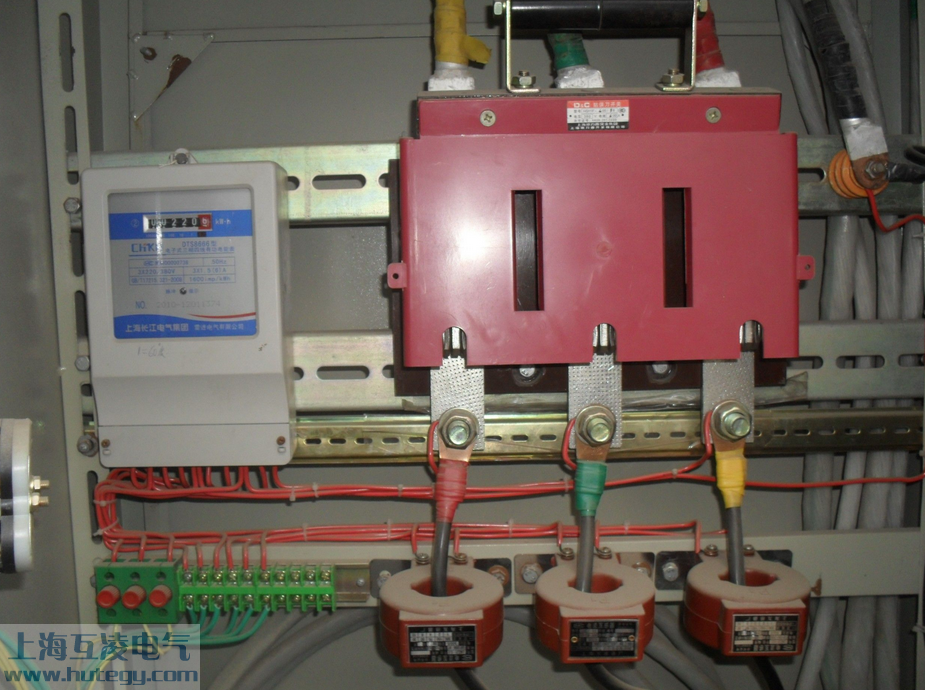

低壓電流互感器接線實物圖一；

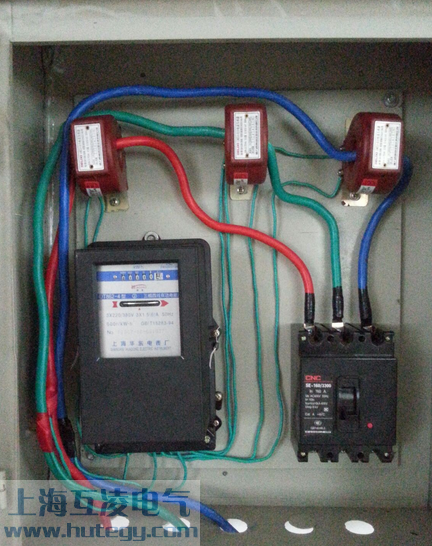

低壓電流互感器接線實物圖二；

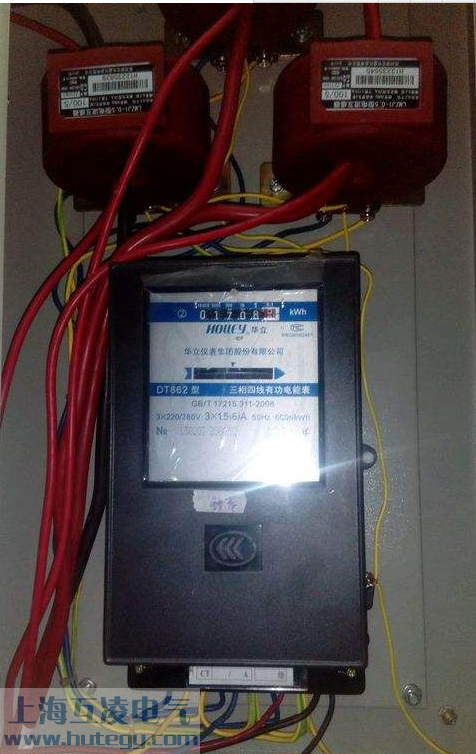

低壓電流互感器接線實物圖三；
二、低壓電流互感器接線圖有幾種類型？
現在正常的接線方式也是主流的接線方式有以下種：
1.單臺電流互感器接線：適用于需要測量一相電流或三相負荷平衡，測量一相就可知道三相的情況，大部分接用電流表。
2.三相完全星形接線：三相電流互感器能夠及時準確了解三相負荷的變化情況，多用在變壓器差動保護接線中。只使用三相完全星形接線的可在中性點直接接地系統中用于電能表的電流采集。三相三繼電器接線方式不僅能反應各種類型的相間短路，也能反應單相接地短路，所以這種接線方式用于中性點直接接地系統中作為相間短路保護和單相接地短路的保護。
3.三角形接線形式電流互感器接線三相電流互感器能夠及時準確了解三相負荷的變化情況，多用在變壓器差動保護接線中。只使用三相完全星形接線的可在中性點直接接地系統中用于電能表的電流采集。三相三繼電器接線方式不僅能反應各種類型的相間短路，也能反應單相接地短路，所以這種接線方式用于中性點直接接地系統中作為相間短路保護和單相接地短路的保護。
4.兩相不完全星形接線形式電流互感器接線：在實際工作中用得最多。它節省了一臺電流互感器，用A、C相的合成電流形成反相的B相電流。二相雙繼電器接線方式能反應相間短路，但不能完全反應單相接地短路，所以不能作單相接地保護。這種接線方式用于中性點不接地系統或經消弧線圈接地系統作相間短路保護。
5.兩相差電流接線形式電流互感器接線：也僅用于三相三線制電路中，中性點不接地，也無中性線，這種接線的優點是不但節省一塊電流互感器，而且也可以用一塊繼電器反映三相電路中的各種相間短路故障，亦即用最少的繼電器完成三相過電流保護，節省投資。但故障形式不同時，其靈敏度不同。這種接線方式常用于 10kV 及以下的配電網作相間短路保護。由于此種保護靈敏度低，現代已經很少用了
6.其他接線：
6.1原邊串聯、副邊串聯
6.2原邊并聯、副邊串聯
6.3原邊并聯、副邊并聯
6.4原邊并聯、副邊并聯接線圖
三、各種接線方式的有什么用途？
這里我們說的電流互感器都是的只電磁式電流互感器，簡單的介紹下電磁式電流互感器的工作原理：通過電磁感應的原理。
把大電流按一定比例變?yōu)樾‰娏鳎峁└鞣N儀表和繼電保護用的電流，并將二次系統與高電壓隔離。
它不僅保證了人身和設備的安全，也使儀表和繼電器的制造簡單化、標準化，提高了經濟效益。
